Domofon do furtki podłącza się, prowadząc niskonapięciowy przewód między panelem zewnętrznym, unifonem lub monitorem a zasilaczem i elektrozaczepem. Poprawne działanie zależy głównie od doboru kabla, szczelności obudowy i ustawienia furtki. W tym poradniku znajdziesz praktyczne wskazówki dotyczące montażu krok po kroku oraz typowych błędów.
Jaki domofon sprawdzi się przy furtce?
Do domu jednorodzinnego najczęściej wybiera się wideodomofon z kamerą. Różnica w cenie między prostym domofonem audio a wideodomofonem wynosi około 20–30%, a obraz z kamery pozwala zobaczyć, kto stoi przed wejściem.
Panel zewnętrzny powinien mieć obudowę o podwyższonej odporności na warunki atmosferyczne. W praktyce sprawdza się aluminium, norma ochrony co najmniej IP44 oraz zakres pracy od -25°C do +55°C. Aluminiowa konstrukcja jest też mniej podatna na uderzenia niż plastik.
Przydatne funkcje to zdalne otwieranie furtki, obsługa karty RFID, Bluetooth, kod na szyfratorze i pilot radiowy. W 2026 roku wiele zestawów współpracuje też z aplikacją mobilną lub interfejsem GSM, dzięki czemu połączenie można odebrać poza domem. Jeśli posesja ma furtkę i bramę wjazdową, warto szukać systemu z dwoma niezależnymi wyjściami sterującymi.
Koszty samego sprzętu zaczynają się od około 200 zł za prosty domofon audio, a wideodomofon z kamerą to zwykle wydatek 2000–4000 zł. Rozbudowane systemy z bramą, interfejsem GSM i czytnikami RFID mogą kosztować 5000–8000 zł. Do tego dolicza się montaż w przedziale 500–2000 zł, zależnie od długości trasy i prac ziemnych.
Domofon przewodowy czy bezprzewodowy?
System przewodowy łączy kasetę zewnętrzną z unifonem za pomocą kabla. Taki układ jest stabilny i mniej podatny na zakłócenia, ale wymaga wykopu lub prowadzenia przewodów w rurze osłonowej.
Wersja bezprzewodowa eliminuje większość prac ziemnych i jest prostsza w montażu. Trzeba jednak liczyć się z możliwymi interferencjami oraz ograniczonym zasięgiem. Nawet bezprzewodowy domofon zwykle wymaga doprowadzenia zasilania do elektrozaczepu i panelu.
Jak zaplanować montaż i poprowadzić przewód?
Przed zakupem zestawu warto sprawdzić odległość między furtką a domem oraz możliwość ułożenia kabla. Dzięki temu unikniesz późniejszego sztukowania instalacji i ukryjesz przewody w estetyczny sposób.
Do furtki najlepiej od razu poprowadzić przewód 8-żyłowy, nawet jeśli dziś wystarczą 4 żyły. Dzięki temu rozbudowa systemu o bramę, drugi panel lub dodatkowy monitor nie wymaga nowego wykopu.
Gdzie umieścić panel zewnętrzny?
Kasetę montuje się na słupku, murku lub ścianie na wysokości 140–160 cm. Taka pozycja ułatwia rozmowę i daje naturalny kąt widzenia kamery. Panel powinien stać w miejscu osłoniętym przed bezpośrednim zalewaniem wodą.
Jaki przewód wybrać?
Najczęściej stosuje się przewód wielożyłowy lub skrętkę komputerową UTP kat. 5e. Do prostego zestawu audio wystarczą 2–4 żyły, a wideodomofon zwykle potrzebuje 4–6 żył; popularny przekrój to 4 × 0,5 mm². Przy trasach powyżej 30 m lepiej ułożyć kabel 8-żyłowy.
Kabel prowadzi się w rurze ochronnej PE na głębokości 40–60 cm, a pod miejscami przejazdu lepiej zejść do 60–80 cm. Na końcach zostawia się zapas wynoszący 10–20% długości trasy. Dla dystansów przekraczających 50 m trzeba zwiększyć przekrój żył, a sygnał wideo warto poprowadzić przewodem ekranowanym.
Typowe oznaczenia żył w instalacji domofonowej wyglądają tak:
| Funkcja | Typowe oznaczenie | Uwagi |
| Zasilanie dodatnie | czerwony | przeważnie 12 V |
| Zasilanie ujemne | czarny | wspólna masa |
| Audio | niebieski | mikrofon i głośnik |
| Dzwonek | zielony | wywołanie z panelu |
| Sterowanie furtką | żółty lub biały | impuls na elektrozaczep |
| Wideo | szary lub brązowy | wymaga ekranowania |
Jak podłączyć domofon krok po kroku?
Przed rozpoczęciem prac wyłącz zasilanie obwodu, w którym montujesz transformator. Prace przy napięciu 230 V należy powierzyć elektrykowi z uprawnieniami, natomiast niskonapięciową część można montować samodzielnie. Cały montaż typowego zestawu trwa zwykle 3–6 godzin.
Montaż kasety zewnętrznej
Wywierć otwory w słupku lub murku i zamocuj panel natynkowo na kołkach i śrubach. Przy wersji podtynkowej wykonaj wnękę i osadź kasetę na zaprawie. Przeloty przewodów uszczelnij silikonem, aby wilgoć nie dostała się do elektroniki.
Montaż unifonu lub monitora
Wewnątrz budynku umieść unifon na wysokości 140–160 cm, w pobliżu drzwi wejściowych. Przewody wyprowadź przez tył obudowy zgodnie z rozmieszczeniem zacisków. Monitor wideodomofonu można też ustawić na stabilnej podstawce.
Podłączenie zasilania i elektrozaczepu

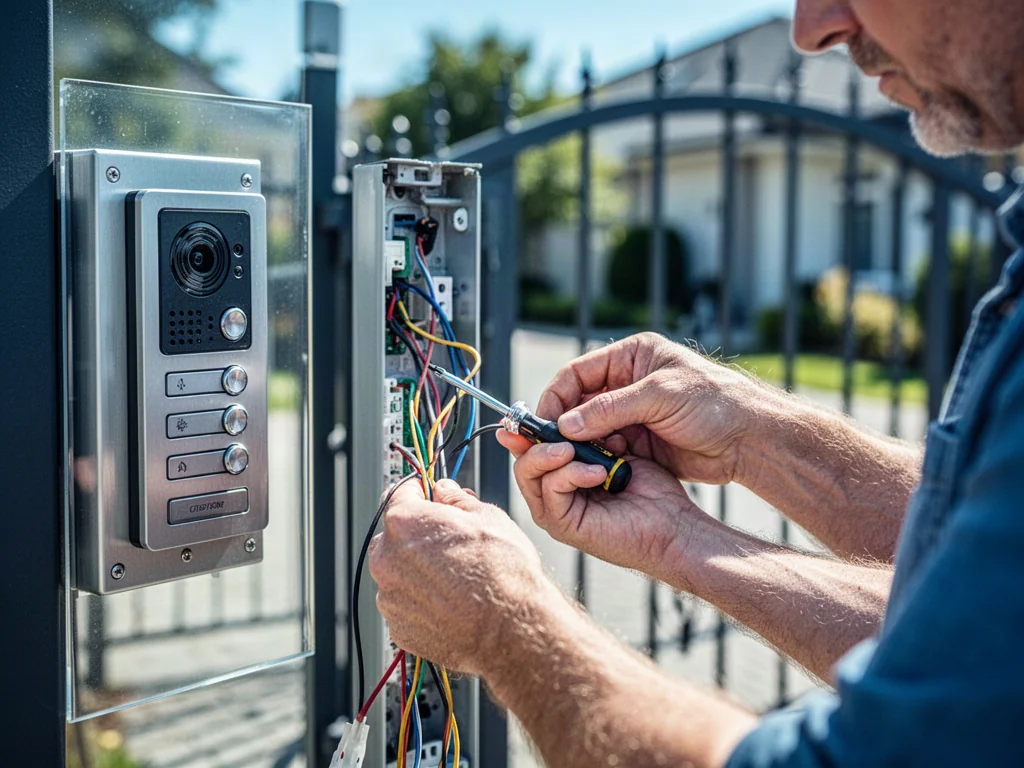

Transformator podłącz do sieci 230 V, a jego wyjście 12 V do panelu i unifonu z zachowaniem polaryzacji. Obwód niskonapięciowy można zabezpieczyć bezpiecznikiem o wartości około 1 A. Do elektrozaczepu poprowadź dwie żyły sterujące. W furtkach z napędem bramy osobne wyjście przeznacza się na wejście krok-po-kroku napędu.
Wykonaj połączenia w kostkach, ściągając izolację na długości około 10 mm. Przy dłuższych trasach nie stosuj zbyt cienkiego przewodu, bo spadki napięcia mogą powodować zaniki dźwięku lub problemy z otwieraniem.
Testowanie i konfiguracja
Po włączeniu zasilania sprawdź dzwonek, rozmowę w obie strony oraz reakcję elektrozaczepu. W wideodomofonie skontroluj obraz z kamery i podświetlenie nocne. Gdy furtka nie otwiera się, najpierw zweryfikuj polaryzację i jakość połączeń.
Jak uniknąć błędów?
Najczęstsze usterki wynikają z przypadkowego doboru urządzeń i pomijania szczegółów mechanicznych. Sam domofon nie naprawi furtki, która opada albo ociera o słupek.
W praktyce warto unikać następujących sytuacji:
- prowadzenie przewodu bez osłony w miejscach narażonych na uszkodzenia,
- podłączanie urządzenia bez sprawdzenia schematu producenta,
- montowanie elektrozaczepu przy źle ustawionej furtce,
- układanie kabli bez zapasu serwisowego,
- łączenie instalacji niskonapięciowej z zasilaniem 230 V bez wiedzy elektrycznej,
- wybieranie panelu o zbyt niskiej szczelności, np. poniżej IP44.
Elektrozaczep musi pasować do zamka, kierunku otwierania furtki i napięcia zestawu. Nawet poprawnie poprowadzone przewody nie zastąpią stabilnie ustawionego skrzydła.
FAQ – najczęściej zadawane pytania
Jaki typ domofonu warto wybrać do furtki przy domu jednorodzinnym?
Najczęściej rekomendowany jest wideodomofon z kamerą, bo koszt jest tylko o około 20–30% wyższy niż audio, a pozwala zobaczyć gościa.
Jakie cechy powinna mieć obudowa panelu zewnętrznego?
Obudowa powinna być odporna na warunki atmosferyczne, najlepiej aluminiowa z ochroną co najmniej IP44 i działaniem w temperaturach od -25°C do +55°C.
Czy lepiej wybrać domofon przewodowy czy bezprzewodowy?
Przewodowy daje większą stabilność i odporność na zakłócenia, natomiast bezprzewodowy upraszcza montaż i eliminuje większość robót ziemnych kosztem zasięgu i potencjalnych interferencji.
Jakim kablem najlepiej poprowadzić instalację do furtki?
Zalecany jest kabel wielożyłowy lub UTP kat.5e; na przyszłość warto uciągnąć 8 żył, a przy dłuższych trasach zwiększyć przekrój i użyć ekranowanego przewodu do wideo.
Na jakiej głębokości prowadzić rurę ochronną z kablem?
Rurę PE prowadzi się zwykle na głębokości 40–60 cm, a pod miejscami przejazdu lepiej na 60–80 cm, z zapasem kabla 10–20% długości trasy.
Na jakiej wysokości montuje się panel zewnętrzny i unifon wewnątrz?
Panel zewnętrzny i unifon montuje się na wysokości około 140–160 cm, co ułatwia rozmowę i ustawienie kamery.
Jakie są najważniejsze kroki przy podłączaniu zasilania i elektrozaczepu?
Transformator podłącza się do sieci 230 V, a wyjście 12 V do urządzeń z zachowaniem polaryzacji i zabezpieczeniem około 1 A; do elektrozaczepu prowadzi się dwie żyły sterujące.
Jakie typowe błędy montażowe należy unikać?
Należy nie prowadzić kabli bez osłony w narażonych miejscach, sprawdzać schemat producenta, zostawiać zapas serwisowy i dopasować elektrozaczep do konstrukcji furtki.
